自動壓差控制閥動態壓差平衡閥工作原理及選型步驟

2020-12-04

自動壓差控制閥動態壓差平衡閥DPCV-150B-40A-50A
特點：
雙導向籠式調節閥，等百分比調節
自動壓差控制
低噪音設計
環型密封圈無須保養維修
控制壓差范圍0.2-0.9bar
優化流量的雙套筒結構
PN16、鑄鋼閥體
技術參數
介質：水
PH 值:4-9.5
工作溫度：大至130P
工作壓力：大至16bar
材質:
閥體：鑄鋼
套筒、自動閥瓣、導向套：銅
閥桿：鋼件
膜片：三元乙丙橡膠
環形密封圈、軟密封：EPDM
彈簧：不銹鋼
應用：自動壓差控制閥是用于區域供熱、空調水系統上的控制閥門,適用于變流量系統,可控制供、回水管壓差恒定,控制范圍0.2-0.9bar,額定壓力為PN16,安裝在回水管上.
工作原理：自動壓差控制閥能根據系統供回水管壓差的變化而自動變化阻力系數.閥內的工作膜片上下兩端分別感應高壓端的壓力和低壓端的壓力,高低壓端的壓力均通過導壓管導入.內外套筒的位置由膜片上下兩端的壓差決定,當膜片感應的壓力差變化時,套筒的位置相應發生變化,直到達到新的平衡.
說明：
在不同的壓差設定情況下,性能曲線隨預設定值平行移動.
注意：外網提供的最小資用壓頭AP^^AP^+ (G2/Kvs2)
其中：G—流過閥門的流量(m3/h)Kvs—自動壓差控制器的阻力系數
流量范圍：
口徑 Kvs值 Qmin(t/h) Qn(t/h) Qmax(t/h) 訂貨號
DN40 20 0.9 6 11 DPCV-40A ( B )
DN50 30 2.0 9 16 DPCV-50A ( B
DN65 48 4.2 14 28 DPCV-65A ( B )
DN80 75 5.5 22 40 DPCV-80A ( B )
DN100 125 6.5 35 63 DPCV-100A ( B )
DN125 160 11 44 80 DPCV-125A ( B )
DN150 280 18 66 120 DPCV-150A ( B )
動態壓差平衡閥 DPCV-125B
動態壓差平衡閥 DPCV-150B
動態壓差平衡閥 DPCV-40A
動態壓差平衡閥 DPCV-50A
動態壓差平衡閥 DPCV-80B
說明：

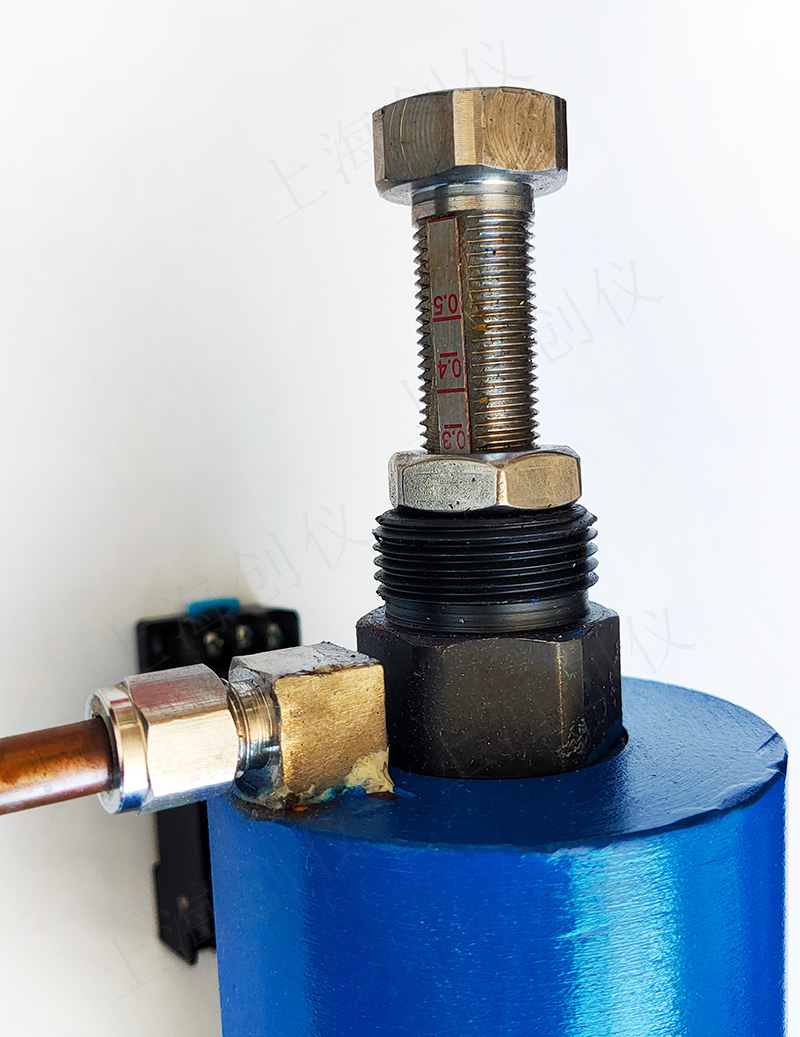

彈簧A—壓差設定范圍0.2-0.5bar
彈簣B-壓差設定范圍0.6-0.9bar
安裝注意：
DPCV必須安裝在回水管上,同時注意安裝時的水流方向,供水管的壓力通過8mm的銅管導壓管獲得.
供水管導壓方式
1. 采用專用蝶閥組件
額外功能：關斷、測量流量
2. 采用靜態平衡閥
額外功能:關斷、測量流景和預設定
3. 采用導壓管連接件
附件：
導壓管連接件
選型步驟：
1、根據環路的流量確定閥門的口徑；
2、根據環路需要的壓差選擇膜盒或彈簧；
3、計算閥門的阻力,確定外網需要提供的最小壓差.
例題計算：
已知：自動壓差控制閥所在環路的流量G=1200Kg/h=1.2m2,希望環路的可用壓差為APo=O.3bar,供水管選用 Kombi-3-plus 黑閥，回水管選用Kombi-3-plus蘭閥.
求：平衡閥的口徑、阻力損失及外網所需要提供的資用壓頭AP.
解：
1 )根據Kombi-3-plus蘭閥的流量控制曲線,流量G=1200Kg/h時選擇口徑為DN25.
2) 閥門的阻力計算
Kombi-3-plus黑閥的阻力損失：
APi= ( G2/Kvs2)=( 1,22/7.02)=0.03bar
Kombi-3-plus蘭閥的阻力損失：
AP2= ( G2/Kvs* 2)=(1.22/3.52)=0.12bar
△ Pv= △ Pi+△ P~=0.03+0.12=0.15bar
3) 外網需要提供的最小資用壓頭
AP=A Po+ A Pv=0.3+0.15=0.45bar
注意：
外網提供的資用壓頭不能超過最小資用壓頭太多,如果超過太多,建議在自動壓差控制閥前再安裝一個靜態平衡閥,用以消耗過多的壓頭,使自動壓差控制閥能正常工作.
動態壓差平衡閥 DPCV-150B 5944
動態壓差平衡閥 DPCV-40A 572
動態壓差平衡閥 DPCV-50A 633

產品展示

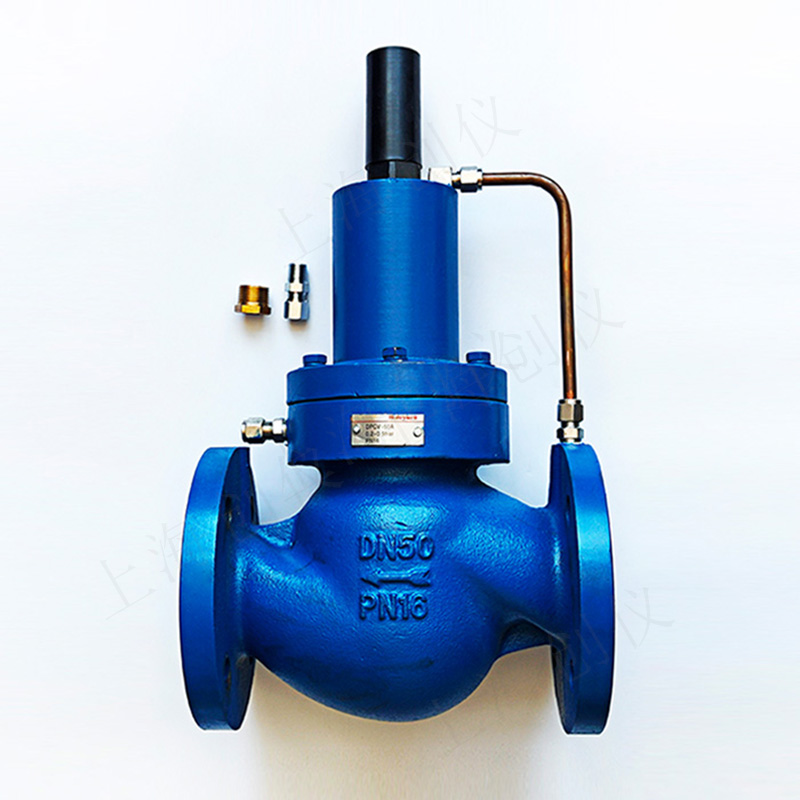

圖為DPCV-150B-40A-50A自動壓差控制閥動態壓差平衡閥

在線訂購,價格真實,讓采購容易，點擊咨詢,期待您的合作：
https://detail.1688.com/offer/630171957708.html上海創儀報價.
https://createyi.taobao.com/index.htm上海創儀報價.
