DPT系列空氣壓差傳感器的性能及接線圖詳解

2020-12-11

DPT系列空氣壓差傳感器
霍尼韋爾DPT系列微差壓變送器用于測量差壓或表壓,提供低至 +/-50Pa, 高至 0-10kPa 的多種量程產品,適用于HVAC暖通空調、智能樓宇能源管理及VAV 、風閥的控制.

產品特點

- 全不銹鋼電容型敏感元件
- 良好的溫度穩定性和長期穩定性
- 電源誤接線保護
- 翻蓋設計方便現場接線和維護

規格參數

供電電壓（電壓型）: 12...30 Vac/Vdc
供電電壓（電流型）: 9...30 Vdc
輸出阻抗（電壓型）: 100 歐姆
負載范圍（電流型）: 0...800 歐姆
精度 (RSS)（恒溫下）: ±1.0%FS
工作溫度: 0...50 ° C
工作濕度: 0...95%RH( 不凝露 )
儲存溫度: -10...+70 ° C
溫度影響（零點 / 滿程偏移）: ±0.06%FS/° C
長期穩定性: ±1.0%FS/Year
安裝位置影響: ±0.6%FS( 大值 )
響應時間: <20ms (63%FS)
測量介質: 空氣或無腐蝕性不導電氣體
壓力接口: 3/16”(4.8mm) 外徑接口
外殼材質: 聚碳酸酯 (UL94V-0 認證 )
外殼防護等級: IP65
重量: 約 220 克
認證: CE

型號命名

DPT 壓差傳感器
0100量程范圍
0050：0~50，0100：0~100，0250：0~250，
0500：0~500，1000：0~1000，2500：0~2500，
5000：0~5000，0010：0~10000
U1
U1: 單向 ,U2: 雙向 ,T1: 單向
-A
-A: 電流輸出 4~20mA
-B: 電壓輸出 0~10V
舉例：DPT 0100 U1 -A 壓差傳感器 ,0-100Pa,4-20mA 輸出

型號量程范圍（Pa）輸出信號

DPT0050U2-A -50~0~50 4~20mA
DPT0050U2-B -50~0~50 0~10V
DPT0100U2-A -100~0~100 4~20mA
DPT0100U2-B -100~0~100 0~10V
DPT0500U2-A -500~0~500 4~20mA
DPT0500U2-B -500~0~500 0~10V
DPT1000U2-A -1000~0~1000 4~20mA
DPT1000U2-B -1000~0~1000 0~10V
DPT0100U1-A 0~100 4~20mA
DPT0100U1-B 0~100 0~10V
DPT0250U1-A 0~250 4~20mA
DPT0250U1-B 0~250 0~10V
DPT0500U1-A 0~500 4~20mA
DPT0500U1-B 0~500 0~10V
DPT1000U1-A 0~1000 4~20mA
DPT1000U1-B 0~1000 0~10V
DPT2500U1-A 0~2500 4~20mA
DPT2500U1-B 0~2500 0~10V
DPT5000U1-A 0~5000 4~20mA
DPT5000U1-B 0~5000 0~10V
DPT0010T1-A 0~10000 4~20mA

DPT0010T1-B 0~10000 0~10V

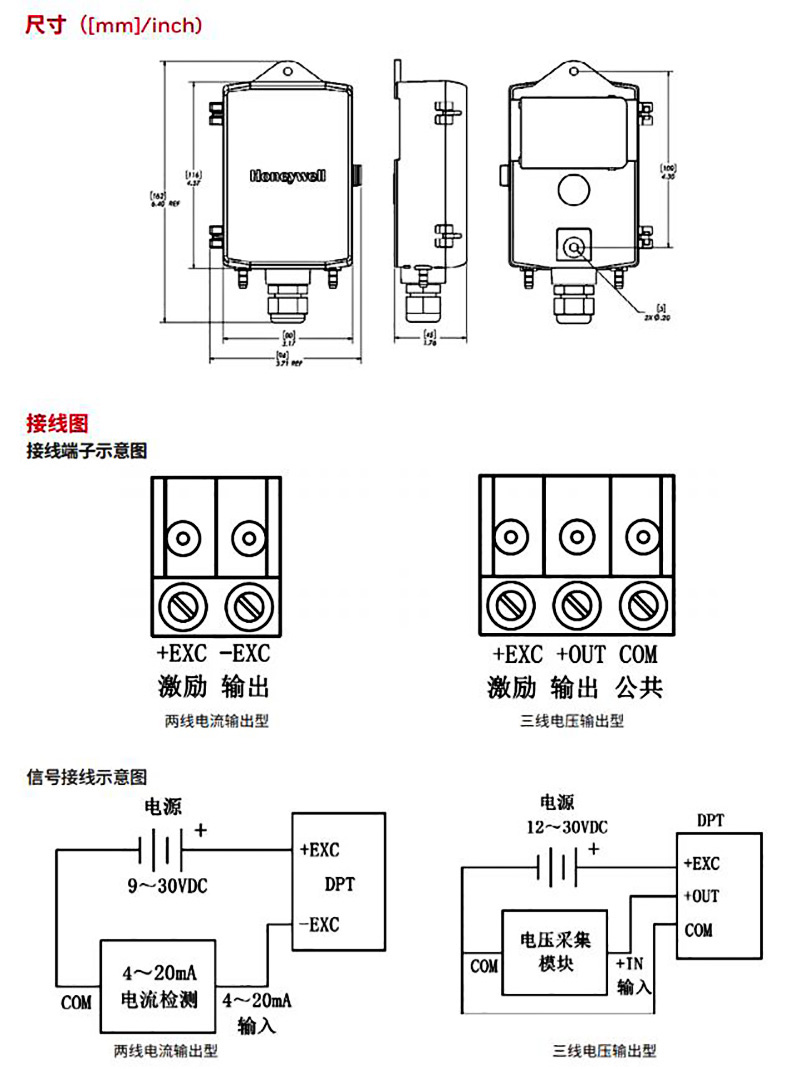

產品示意圖

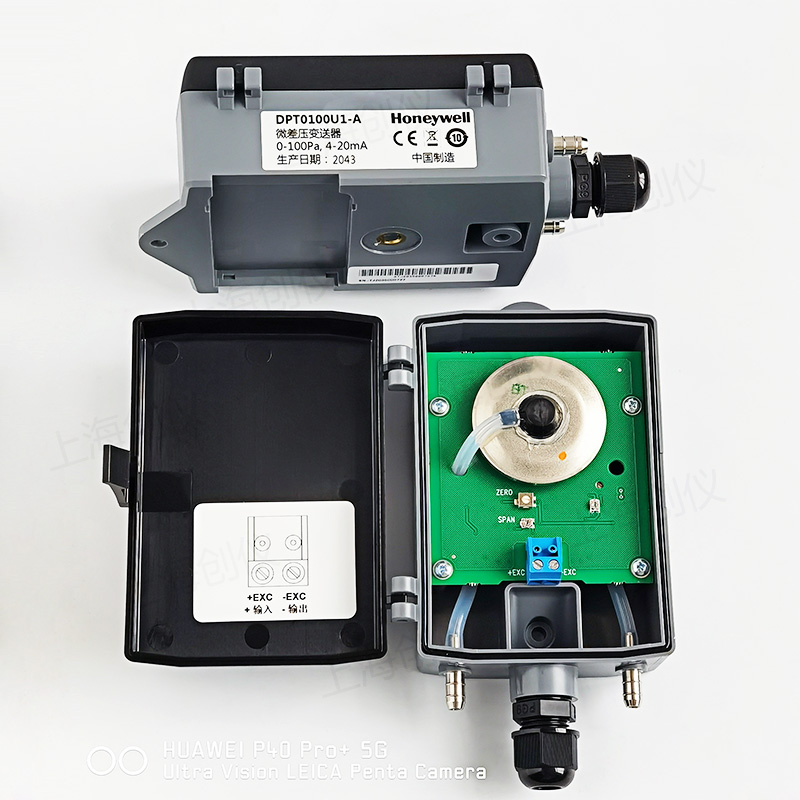

圖為壓差傳感器DPT0100U1-A ,現貨供應,本篇主要推薦產品！

在線訂購,價格真實,讓采購容易，點擊咨詢,期待您的合作：
https://detail.1688.com/offer/634098166551.html上海創儀報價.
https://item.taobao.com/item.htm?ft=t&id=633686501910上海創儀報價.
